| Parte no | Zt67 | |

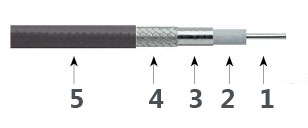

| Estructura de cable | ||
| No | Material y acabado de superficie | |
| 1 | Conducta: | Alambre de Cooper plateado de plata |
| 2 | Aislante: | EDUCACIÓN FÍSICA |
| 3 | Trenzado interior: | Cinta de Cooper plateada plateada |
| 4 | Trenzado exterior: | Braidación de Cooper plateada plateada |
| 5 | Chaqueta de chaqueta: | Fep |
| Mecanismo característico | |||||
| Dimensión | mm | Pulgada | |||
| Conducta | 0.5 | 0.02 | |||
| Aislante | 1.5 | 0.059 | |||
| Trenza interior | 1.64 | 0.065 | |||
| Trenza exterior | 1.89 | 0.074 | |||
| Chaqueta | 2.2 | 0.087 | |||
| Peso | 0.016kg / m | ||||
| Min.Bending Radio | (Dinámico 22.0 mm), (estático 8,8 mm) | ||||
| Ciclo | > 5000 | ||||
| Rango de temperatura | -55 ℃ - + 125 ℃ | ||||
| Rendimiento eléctrico | |||||
| Vswr max | Conector | 18GHz | 40 GHz | 50 GHz | 67ghz |
| 1.85mm | 1.20: 1 | 1.30: 1 | 1.40: 1 | 1.50: 1 | |
| Inminencia | 50 Ω | ||||
| Propagación de velocidad | 76% | ||||
| Eficiencia de blindaje | > 90 dB | ||||
| Estabilidad de amplitud | <±0.15db@67ghz | ||||
| Estabilidad de la fase de flexión | <± 6.7 ° @ 67GHz | ||||
| Atenuación (25 ℃) | |||||
| Frecuencia (MHz) | db / 100ft | db / 100m | |||
| 1000 | 19.49 | 64 | |||
| 3000 | 34.11 | 112 | |||
| 6000 | 48.73 | 160 | |||
| 18000 | 87.41 | 287 | |||
| 26500 | 107.82 | 354 | |||
| 40000 | 135.23 | 444 | |||
| 50000 | 153.2 | 503 | |||
| 67000 | 180.01 | 591 | |||
| Potencia promedio (25, nivel del mar, solo cable) | |||||
| FRECUENCIA (GHZ) | Vatios | ||||
| 1000 | 97 | ||||
| 3000 | 55 | ||||
| 6000 | 38 | ||||
| 18000 | 21 | ||||
| 26500 | 17 | ||||
| 40000 | 14 | ||||
| 50000 | 13 | ||||
| 67000 | 12 | ||||
