| Parte no | Zt26s | |

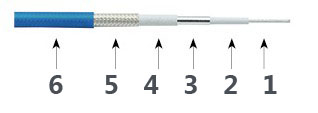

| Estructura de cable | ||
| No | Material y acabado de superficie | |
| 1 | Conducta: | Alambre de Cooper plateado de plata |
| 2 | Aislante: | Ld-ptfe |
| 3 | Trenzado interior: | Cinta de Cooper plateada plateada |
| 4 | Intermediario | Ld-ptfe |
| 5 | Trenzado exterior: | Braidación de Cooper plateada plateada |
| 6 | Chaqueta de chaqueta: | Prohibir |
| Mecanismo característico | |||
| Dimensión | mm | Pulgada | |
| Conducta | 1.02 | 0.04 | |
| Aislante | 3.07 | 0.121 | |
| Trenza interior | 3.27 | 0.129 | |
| Intermediario | 3.47 | 0.137 | |
| Trenza exterior | 3.8 | 0.15 | |
| Chaqueta | 5.2 | 0.205 | |
| Peso | 0.065kg / m | ||
| Min.Bending Radio | (Dinámico 52.0mm), (estático 25.0mm) | ||
| Ciclo | > 5000 | ||
| Rango de temperatura | -55 ℃ ~ + 85 ℃ | ||
| Rendimiento eléctrico | |||
| 6 GHz | 18GHz | 26.5GHz | |
| Vswr max | SMA / 3.5mm 1.15: 1 | 1.25: 1 | 1.30: 1 |
| N 1.15: 1 | 1.25: 1 | ||
| TNC1.15: 1 | 1.30: 1 | ||
| Inminencia | 50Ω | ||
| Propagación de velocidad | 76% | ||
| Eficiencia de blindaje | > 90 dB | ||
| Estabilidad de amplitud | <± 0.03db⑥26.5ghz | ||
| Estabilidad de la fase de flexión | <± 2.7 ° @ 26.5GHz | ||
| Atenuación (25 ℃) | |||
| Frecuencia (MHz) | db / 100ft | db / 100m | |
| 1000 | 10.7 | 35 | |
| 3000 | 20.7 | 68 | |
| 6000 | 28.7 | 94 | |
| 10000 | 42.4 | 139 | |
| 12000 | 45.1 | 148 | |
| 18000 | 53.6 | 176 | |
| 26500 | 68.6 | 225 | |
| Potencia promedio (25, nivel del mar, solo cable) | |||
| FRECUENCIA (GHZ) | Vatios | ||
| 1000 | 149 | ||
| 3000 | 85 | ||
| 6000 | 55 | ||
| 10000 | 41 | ||
| 12000 | 37 | ||
| 18000 | 29 | ||
| 26500 | 23 | ||
