| Parte no | Zt26 | |

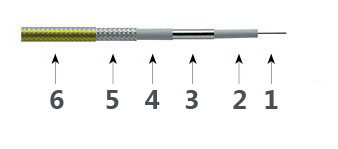

| Estructura de cable | ||
| No | Material y acabado de superficie | |
| 1 | Conducta: | Alambre de Cooper plateado de plata |
| 2 | Aislante: | Ld-ptfe |
| 3 | Trenzado interior: | Cinta de Cooper plateada plateada |
| 4 | Intermediario | Ld-ptfe |
| 5 | Trenzado exterior: | Braidación de Cooper plateada plateada |
| 6 | Chaqueta de chaqueta: | Fep |
| Mecanismo característico | ||||
| Dimensión | mm | Pulgada | ||
| Conducta | 0.91 | 0.036 | ||
| Aislante | 2.65 | 0.104 | ||
| Trenza interior | 2.85 | 0.112 | ||
| Intermediario | 3.09 | 0.122 | ||
| Trenza exterior | 3.54 | 0.14 | ||
| Chaqueta | 4.6 | 0.181 | ||
| Peso | 0.04kg / m | |||
| Min.Bending Radio | (Dinámico 46.0mm), (estático 18.0mm) | |||
| Ciclo | > 5000 | |||
| Rango de temperatura | -55 ~ ~ + 125 ℃ | |||
| Rendimiento eléctrico | ||||
| Conector | 6 GHz | 18GHz | 26.5GHz | |
| Vswr max | Sma / 3.5mm | 1.15: 1 | 1.25: 1 | 1.30: 1 |
| N | 1.15: 1 | 1.25: 1 | — | |
| TNC | 1.15: 1 | 1.30: 1 | — | |
| Inminencia | 50Ω | |||
| Propagación de velocidad | 76% | |||
| Eficiencia de blindaje | > 90 dB | |||
| Estabilidad de amplitud | <± 0.03db⑥26.5ghz | |||
| Estabilidad de la fase de flexión | <± 2.7 ° ⑥26.5GHz | |||
| Atenuación (25 ℃) | ||||
| Frecuencia (MHz) | db / 100ft | db / 100m | ||
| 1000 | 11.5 | 37.6 | ||
| 3000 | 20 | 65.6 | ||
| 6000 | 28.5 | 93.6 | ||
| 10000 | 37.1 | 121.8 | ||
| 12000 | 40.8 | 133.9 | ||
| 18000 | 50.4 | 161.4 | ||
| 26500 | 61.8 | 202.8 | ||
| Potencia promedio (25, nivel del mar, solo cable) | ||||
| FRECUENCIA (GHZ) | Vatios | |||
| 1000 | 505 | |||
| 3000 | 289 | |||
| 6000 | 203 | |||
| 10000 | 156 | |||
| 12000 | 142 | |||
| 18000 | 115 | |||
| 26500 | 94 | |||
| Parte no | Zt26 | |
| Estructura de cable | ||
| No | Material y acabado de superficie | |
| 1 | Conducta: | Alambre de Cooper plateado de plata |
| 2 | Aislante: | Ld-ptfe |
| 3 | Trenzado interior: | Cinta de Cooper plateada plateada |
| 4 | Intermediario | Ld-ptfe |
| 5 | Trenzado exterior: | Braidación de Cooper plateada plateada |
| 6 | Chaqueta de chaqueta: | Fep |
| Mecanismo característico | ||||
| Dimensión | mm | Pulgada | ||
| Conducta | 0.91 | 0.036 | ||
| Aislante | 2.65 | 0.104 | ||
| Trenza interior | 2.85 | 0.112 | ||
| Intermediario | 3.09 | 0.122 | ||
| Trenza exterior | 3.54 | 0.14 | ||
| Chaqueta | 4.6 | 0.181 | ||
| Peso | 0.04kg / m | |||
| Min.Bending Radio | (Dinámico 46.0mm), (estático 18.0mm) | |||
| Ciclo | > 5000 | |||
| Rango de temperatura | -55 ~ ~ + 125 ℃ | |||
| Rendimiento eléctrico | ||||
| Conector | 6 GHz | 18GHz | 26.5GHz | |
| Vswr max | Sma / 3.5mm | 1.15: 1 | 1.25: 1 | 1.30: 1 |
| N | 1.15: 1 | 1.25: 1 | — | |
| TNC | 1.15: 1 | 1.30: 1 | — | |
| Inminencia | 50Ω | |||
| Propagación de velocidad | 76% | |||
| Eficiencia de blindaje | > 90 dB | |||
| Estabilidad de amplitud | <± 0.03db⑥26.5ghz | |||
| Estabilidad de la fase de flexión | <± 2.7 ° ⑥26.5GHz | |||
| Atenuación (25 ℃) | ||||
| Frecuencia (MHz) | db / 100ft | db / 100m | ||
| 1000 | 11.5 | 37.6 | ||
| 3000 | 20 | 65.6 | ||
| 6000 | 28.5 | 93.6 | ||
| 10000 | 37.1 | 121.8 | ||
| 12000 | 40.8 | 133.9 | ||
| 18000 | 50.4 | 161.4 | ||
| 26500 | 61.8 | 202.8 | ||
| Potencia promedio (25, nivel del mar, solo cable) | ||||
| FRECUENCIA (GHZ) | Vatios | |||
| 1000 | 505 | |||
| 3000 | 289 | |||
| 6000 | 203 | |||
| 10000 | 156 | |||
| 12000 | 142 | |||
| 18000 | 115 | |||
| 26500 | 94 | |||
