| Parte no | ZT40 | |

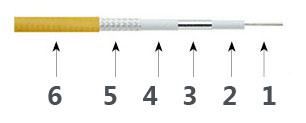

| Estructura de cable | ||
| No | Material y acabado de superficie | |
| 1 | Conducta: | Alambre de Cooper plateado de plata |
| 2 | Aislante: | Ld-ptfe |
| 3 | Trenzado interior: | Cinta de Cooper plateada plateada |
| 4 | Intermediario | Ld-ptfe |
| 5 | Trenzado exterior: | Braidación de Cooper plateada plateada |
| 6 | Chaqueta de chaqueta: | Fep |
| Mecanismo característico | ||||
| Dimensión | mm | Pulgada | ||
| Conducta | 0.92 | 0.036 | ||
| Aislante | 2.5 | 0.098 | ||
| Trenza interior | 2.66 | 0.105 | ||
| Intermediario | 2.95 | 0.116 | ||
| Trenza exterior | 3.11 | 0.122 | ||
| Chaqueta | 3.8 | 0.15 | ||
| Peso | 0.033 kg / m | |||
| Min.Bending Radio | (Dinámico 38.0mm), | Estático 14.4mm) | ||
| Ciclo | > 5000 | |||
| Rango de temperatura | -55 ~ ~ + 165 ℃ | |||
| Rendimiento eléctrico | ||||
| Conector | 18GHz | 26.5GHz | 40 GHz | |
| Vswr max | 2.92 mm | 1.25: 1 | 1.30: 1 | 1.30: 1 |
| 2.4 mm | 1.25: 1 | 1.30: 1 | 1.30: 1 | |
| Inminencia | 50Ω | |||
| Propagación de velocidad | 83% | |||
| Eficiencia de brillar | > 90 dB | |||
| Estabilidad de amplitud | <±0.04db@40ghz | |||
| Estabilidad de la fase de flexión | <± 4 ° @ 40GHz | |||
| Atenuación (25 ℃) | ||||
| Frecuencia (MHz) | DB / 100 FT | db / 100m | ||
| 1000 | 11.4 | 37.5 | ||
| 3000 | 20 | 65.7 | ||
| 6000 | 28.6 | 93.8 | ||
| 10000 | 37.3 | 122.4 | ||
| 12000 | 41.4 | 135.8 | ||
| 18000 | 50.8 | 166.7 | ||
| 26500 | 62.4 | 204.8 | ||
| 40000 | 77.7 | 254.8 | ||
| Potencia promedio (25, nivel del mar, solo cable) | ||||
| Frecuencia (MHz) | Vatios | |||
| 1000 | 509 | |||
| 3000 | 291 | |||
| 6000 | 203 | |||
| 10000 | 156 | |||
| 12000 | 141 | |||
| 18000 | 115 | |||
| 26500 | 93 | |||
| 40000 | 75 | |||
| Parte no | ZT40 | |
| Estructura de cable | ||
| No | Material y acabado de superficie | |
| 1 | Conducta: | Alambre de Cooper plateado de plata |
| 2 | Aislante: | Ld-ptfe |
| 3 | Trenzado interior: | Cinta de Cooper plateada plateada |
| 4 | Intermediario | Ld-ptfe |
| 5 | Trenzado exterior: | Braidación de Cooper plateada plateada |
| 6 | Chaqueta de chaqueta: | Fep |
| Mecanismo característico | ||||
| Dimensión | mm | Pulgada | ||
| Conducta | 0.92 | 0.036 | ||
| Aislante | 2.5 | 0.098 | ||
| Trenza interior | 2.66 | 0.105 | ||
| Intermediario | 2.95 | 0.116 | ||
| Trenza exterior | 3.11 | 0.122 | ||
| Chaqueta | 3.8 | 0.15 | ||
| Peso | 0.033 kg / m | |||
| Min.Bending Radio | (Dinámico 38.0mm), | Estático 14.4mm) | ||
| Ciclo | > 5000 | |||
| Rango de temperatura | -55 ~ ~ + 165 ℃ | |||
| Rendimiento eléctrico | ||||
| Conector | 18GHz | 26.5GHz | 40 GHz | |
| Vswr max | 2.92 mm | 1.25: 1 | 1.30: 1 | 1.30: 1 |
| 2.4 mm | 1.25: 1 | 1.30: 1 | 1.30: 1 | |
| Inminencia | 50Ω | |||
| Propagación de velocidad | 83% | |||
| Eficiencia de brillar | > 90 dB | |||
| Estabilidad de amplitud | <±0.04db@40ghz | |||
| Estabilidad de la fase de flexión | <± 4 ° @ 40GHz | |||
| Atenuación (25 ℃) | ||||
| Frecuencia (MHz) | DB / 100 FT | db / 100m | ||
| 1000 | 11.4 | 37.5 | ||
| 3000 | 20 | 65.7 | ||
| 6000 | 28.6 | 93.8 | ||
| 10000 | 37.3 | 122.4 | ||
| 12000 | 41.4 | 135.8 | ||
| 18000 | 50.8 | 166.7 | ||
| 26500 | 62.4 | 204.8 | ||
| 40000 | 77.7 | 254.8 | ||
| Potencia promedio (25, nivel del mar, solo cable) | ||||
| Frecuencia (MHz) | Vatios | |||
| 1000 | 509 | |||
| 3000 | 291 | |||
| 6000 | 203 | |||
| 10000 | 156 | |||
| 12000 | 141 | |||
| 18000 | 115 | |||
| 26500 | 93 | |||
| 40000 | 75 | |||
