| Parte no | ZT50 | |

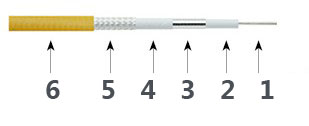

| Estructura de cable | ||
| No | Material y acabado de superficie | |
| 1 | Conducta: | Alambre de Cooper plateado de plata |
| 2 | Aislante: | Ld-ptfe |
| 3 | Trenzado interior: | Cinta de Cooper plateada plateada |
| 4 | Intermediario | Ld-ptfe |
| 5 | Trenzado exterior: | Braidación de Cooper plateada plateada |
| 6 | Chaqueta de chaqueta: | Fep |
| Mecanismo característico | |||||
| Dimensión | mm | Pulgada | |||
| Conducta | 0.72 | 0.028 | |||
| Aislante | 2.21 | 0.087 | |||
| Trenza interior | 2.38 | 0.094 | |||
| Intermediario | 2.68 | 0.106 | |||
| Trenza exterior | 3.14 | 0.124 | |||
| Chaqueta | 3.6 | 0.142 | |||
| Peso | 0.034kg / m | ||||
| Min.Bending Radio | (Dinámico 36.0mm), (estático 14.4mm) | ||||
| Ciclo | > 5000 | ||||
| Rango de temperatura | -55 ℃ - + 125 ℃ | ||||
| Rendimiento eléctrico | |||||
| Conector | 18GHz | 26.5GHz | 40 GHz | 50 GHz | |
| Vswr max | 2.92mm | 1.25: 1 | 1.30: 1 | 1.30: 1 | - |
| 2.4mm | 1.25: 1 | 1.30: 1 | 1.30: 1 | 1.35: 1 | |
| Inminencia | 50 Ω | ||||
| Propagación de velocidad | 76% | ||||
| Eficiencia de blindaje | > 90 dB | ||||
| Estabilidad de amplitud | <±0.05db@50ghz | ||||
| Estabilidad de la fase de flexión | <± 5 ° @ 50GHz | ||||
| Atenuación (25 ℃) | |||||
| Frecuencia (MHz) | db / 100ft | db / 100m | |||
| 1000 | 13.4 | 43.8 | |||
| 3000 | 23.3 | 76.4 | |||
| 6000 | 33.2 | 108.8 | |||
| 12000 | 48.2 | 158.1 | |||
| 18000 | 58.5 | 191.8 | |||
| 26500 | 71.6 | 234.8 | |||
| 40000 | 88.9 | 291.7 | |||
| 50000 | 100.2 | 328.5 | |||
| Potencia promedio (25, nivel del mar, solo cable) | |||||
| FRECUENCIA (GHZ) | Vatios | ||||
| 1000 | 250 | ||||
| 3000 | 140 | ||||
| 6000 | 130 | ||||
| 12000 | 80 | ||||
| 18000 | 72 | ||||
| 26500 | 66 | ||||
| 40000 | 60 | ||||
| 50000 | 56 | ||||
| Parte no | ZT50 | |
| Estructura de cable | ||
| No | Material y acabado de superficie | |
| 1 | Conducta: | Alambre de Cooper plateado de plata |
| 2 | Aislante: | Ld-ptfe |
| 3 | Trenzado interior: | Cinta de Cooper plateada plateada |
| 4 | Intermediario | Ld-ptfe |
| 5 | Trenzado exterior: | Braidación de Cooper plateada plateada |
| 6 | Chaqueta de chaqueta: | Fep |
| Mecanismo característico | |||||
| Dimensión | mm | Pulgada | |||
| Conducta | 0.72 | 0.028 | |||
| Aislante | 2.21 | 0.087 | |||
| Trenza interior | 2.38 | 0.094 | |||
| Intermediario | 2.68 | 0.106 | |||
| Trenza exterior | 3.14 | 0.124 | |||
| Chaqueta | 3.6 | 0.142 | |||
| Peso | 0.034kg / m | ||||
| Min.Bending Radio | (Dinámico 36.0mm), (estático 14.4mm) | ||||
| Ciclo | > 5000 | ||||
| Rango de temperatura | -55 ℃ - + 125 ℃ | ||||
| Rendimiento eléctrico | |||||
| Conector | 18GHz | 26.5GHz | 40 GHz | 50 GHz | |
| Vswr max | 2.92mm | 1.25: 1 | 1.30: 1 | 1.30: 1 | - |
| 2.4mm | 1.25: 1 | 1.30: 1 | 1.30: 1 | 1.35: 1 | |
| Inminencia | 50 Ω | ||||
| Propagación de velocidad | 76% | ||||
| Eficiencia de blindaje | > 90 dB | ||||
| Estabilidad de amplitud | <±0.05db@50ghz | ||||
| Estabilidad de la fase de flexión | <± 5 ° @ 50GHz | ||||
| Atenuación (25 ℃) | |||||
| Frecuencia (MHz) | db / 100ft | db / 100m | |||
| 1000 | 13.4 | 43.8 | |||
| 3000 | 23.3 | 76.4 | |||
| 6000 | 33.2 | 108.8 | |||
| 12000 | 48.2 | 158.1 | |||
| 18000 | 58.5 | 191.8 | |||
| 26500 | 71.6 | 234.8 | |||
| 40000 | 88.9 | 291.7 | |||
| 50000 | 100.2 | 328.5 | |||
| Potencia promedio (25, nivel del mar, solo cable) | |||||
| FRECUENCIA (GHZ) | Vatios | ||||
| 1000 | 250 | ||||
| 3000 | 140 | ||||
| 6000 | 130 | ||||
| 12000 | 80 | ||||
| 18000 | 72 | ||||
| 26500 | 66 | ||||
| 40000 | 60 | ||||
| 50000 | 56 | ||||
