Parte no | ZT06G | |

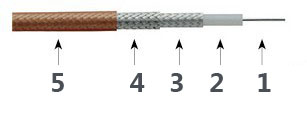

Estructura de cable | ||
No | Material y acabado de superficie | |
1 | Conducta: | Alambre de Cooper plateado de plata |
2 | Aislante: | Ptfe |
3 | Trenzado interior: | Braidación de Cooper plateada plateada |
4 | Trenzado exterior: | Braidación de Cooper plateada plateada |
5 | Chaqueta de chaqueta: | Fep |
Mecanismo característico | ||||
Dimensión | mm | Pulgada | ||
Conducta | 0.93 | 0.0362 | ||
Aislante | 3 | 0.1181 | ||
Trenza exterior | 3.95 | 0.1555 | ||
Chaqueta | 4.95 | 0.1949 | ||
Peso | 0.056kg / m | |||
Min.Bending Radio (dinámico) | 25.4mm | |||
Ciclo | > 5000 | |||
Rango de temperatura | (-55 ℃ ~ + 125 ℃) | |||
Rendimiento eléctrico | ||||
Conector | 1 GHz | 3 GHz | 6 GHz | |
Sma | 1.10: 1 | 1.15: 1 | 1.25: 1 | |
Vswr max | N | 1.10: 1 | 1.15: 1 | 1.25: 1 |
TNC | 1.15: 1 | 1.15: 1 | 1.25: 1 | |
Bnc | 1.15: 1 | 1.25: 1 | 1.25: 1 | |
Inminencia | 50Ω | |||
Propagación de velocidad | 70% | |||
Eficiencia de blindaje | > 80 db | |||
Estabilidad de amplitud | <±0.05db@6ghz | |||
Estabilidad de la fase de flexión | ± 1.5 ° @ 6GHz | |||
Atenuación (25 ℃) | ||||
Frecuencia (MHz) | db / 100ft | db / 100m | ||
100 | 3.96 | 13 | ||
400 | 7.92 | 26 | ||
1000 | 12.8 | 42 | ||
3000 | 23.77 | 78 | ||
5000 | 32 | 105 | ||
6000 | 39.01 | 128 | ||
Potencia promedio (25, nivel del mar, solo cable) | ||||
Frecuencia (MHz) | Vatios | |||
100 | 1300 | |||
400 | 650 | |||
1000 | 400 | |||
3000 | 240 | |||
5000 | 194 | |||
6000 | 170 |
