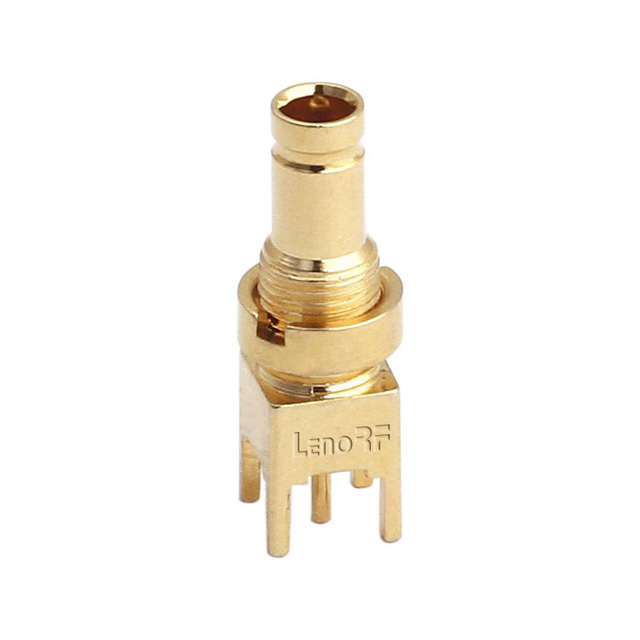

1.0_2.3_female_straight_pcb_rf_connectores

  • 80-7061-011-01
Estado de Disponibilidad:
Cantidad:

Descripción:

1.0-2.3 (DIN 47297) Los conectores se realizan a 50 ohmios hasta 10 GHz y se caracterizan por alta estabilidad mecánica y eléctrica. Son 40% más pequeños que la serie 1.6-5.6.

Los conectores ofrecen varios mecanismos de acoplamiento donde los tipos masculinos se pueden conectar con cualquier tipo femenino. La versión de bloqueo / acoplamiento de pulsación / pulsación rápida permite una instalación rápida. Esta serie cumple con la CECC 22230 y DIN 47297.


Características

Impedancia 50 Ω

Interfaz según CECC 22230, DIN 47297

Rango de frecuencia DC a 10 GHz

Pérdida de retorno (conector de cable recto)

≥ 32 dB @ dc a 1 ghz

≥ 23 dB @ 1 GHz a 4 GHz

≥ 16 dB @ 4 GHz a 10 GHz

Ciclos de apareamiento ≥ 500


Materiales y galvanoplastia

Conducta

Brass / Plateado Plata

Aislante

Ptfe

Cuerpo

Brass / Ternario

Otras partes

Latón / Níquel

Rendimiento eléctrico

Impedancia

50 ohmios

Rango de frecuencia

0-3GHZ

Vswr

≤1.30

Voltaje de calificación

500v

Ambiental


Clasificación de temperatura

-65 ° C a + 165 ° C

Corrosión (spray de sal)

MIL-STD-202, Método 101, Condición B

Vibración

MIL-STD-202, Método 204, Condición D, 20 gs

Choque

MIL-STD-202, Método 213, Condición I, 100 gs

Choque termal

MIL-STD-202, Método 107. Cond. B, -65 ° C a + 125 ° C

Resistencia a la humedad

MIL-STD-202, Método 106, menos Paso 7B

Presión barométrica (altitud)

MIL-STD-202, Método 105, Condición C, 70K FT.
