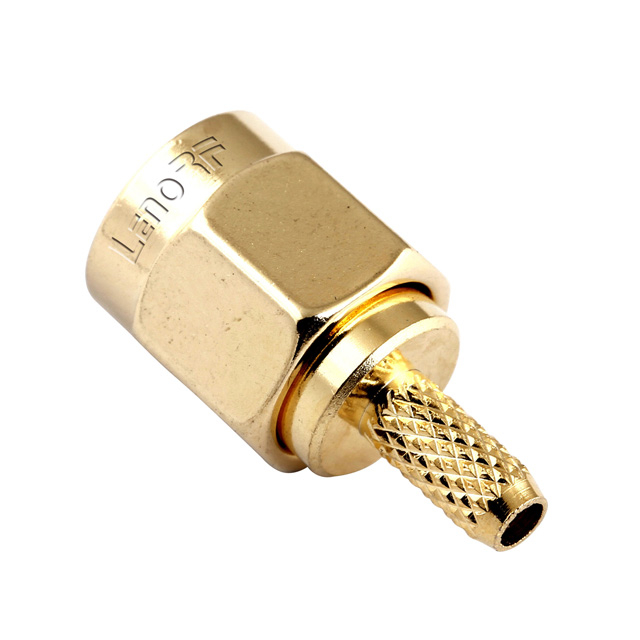

Sma_rf_connectors_male_crimp_for_rg316

  • 89-5161-115-01

Estado de Disponibilidad:
Cantidad:

Descripción:

Los conectores coaxiales de Lenorf SMA ofrecen de alta calidad y alto rendimiento. Estos conectores de bloqueo de tornillo con un par de torsión máximo definidos garantizan una alta confiabilidad, una larga vida útil, una alta estabilidad mecánica y excelentes características eléctricas. El contacto externo en el extremo permite que los excelentes rangos de frecuencia hasta 18 GHz y los rendimientos de la pérdida de devolución de ≥ 30 dB. Los conectores SMA se pueden aplicar en varias aplicaciones de RF, como telecomunicaciones y comunicaciones móviles, equipos de prueba y medición e instrumentos.


Selección de producto

Conectores de cable

Conectores de paneles

Conectores de PCB

Conjuntos de cables

Adaptadores y terminaciones.

Equipos de medición y guías de onda.

Herramientas y accesorios.



Características

Impedancia 50 Ω

Interfaz según IEC 60169-15, EN 122110, MIL-STD-348A, FIG. 310

Rango de frecuencia DC a 18 GHz

Pérdida de retorno (Conector de cable recto) ≥ 30 dB (Tipo.)

Ciclos de apareamiento CUBO / Acero inoxidable ≥ 500; Cuzn ≥ 100

Torque de prueba de acoplamiento: cubo / acero inoxidable ≥ 1.7 nm; Cuzn ≥ 0.6 nm

Torque de acoplamiento recomendado: Cubo / acero inoxidable 0.8 nm a 1.1 nm; Cuzn ≥ 0.5 nm

Mecanismo de bloqueo de tornillo

Contacto exterior enjugado

Beneficios

De alta calidad y alto rendimiento

Torque máximo definido

Alta fiabilidad

Vida útil prolongada y alta estabilidad mecánica.

Excelentes características eléctricas de hasta 18 GHz.

Excelentes actuaciones de pérdida de retorno ≥ 30 dB



Materiales y galvanoplastia

Conducta

Brass / chapado en oro

Aislante

Ptfe

Cuerpo

Brass / Oro

Otras partes

Latón / Níquel

Rendimiento eléctrico

Impedancia

50 ohmios

Rango de frecuencia

0-18GHZ

Vswr

≤1.05

Voltaje de calificación

500v

Ambiental


Clasificación de temperatura

-65 ° C a + 165 ° C

Corrosión (spray de sal)

MIL-STD-202, Método 101, Condición B

Vibración

MIL-STD-202, Método 204, Condición D, 20 gs

Choque

MIL-STD-202, Método 213, Condición I, 100 gs

Choque termal

MIL-STD-202, Método 107. Cond. B, -65 ° C a + 125 ° C

Resistencia a la humedad

MIL-STD-202, Método 106, menos Paso 7B
