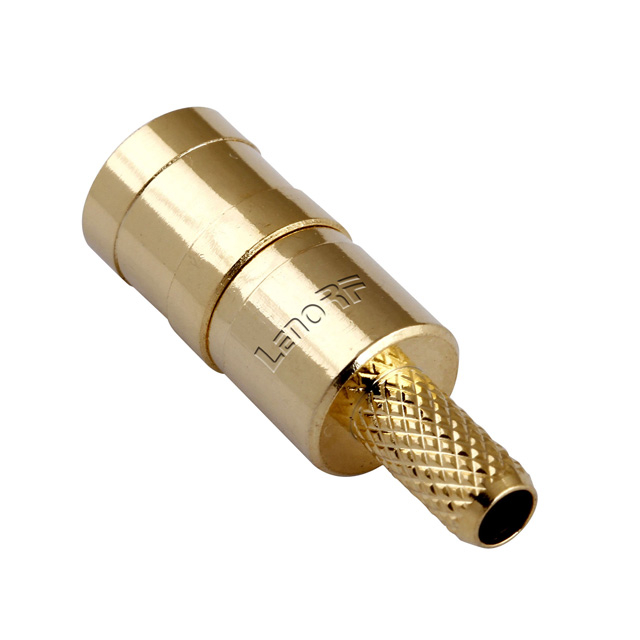

Descripción:
La interfaz SMB cuenta con un mecanismo de acoplamiento a presión y está disponible en configuraciones de 50 y 75 ohmios. Los conectores SMB se ajustan a los requisitos de MIL-C-39012, y la interfaz cumple con MIL-STD-348. Los conectores SMB ofrecen un rendimiento de banda ancha con DC de baja reflexión a 4 GHz y un rendimiento extendido de hasta 10 GHz.
Los conectores SMB están disponibles en varios materiales, que incluyen una opción para los componentes fundidos de troqueles en áreas no críticas para proporcionar una solución de bajo costo.
Características y Beneficios
Varias opciones de recubrimiento en níquel, oro y lata.
Quick Connect / Desconnect Snap en el apareamiento reduce el tiempo de instalación
SMB PCB Slide-On Plug and Jack permite el montaje de la placa a bordo con una fuerza de inserción baja
Aplicaciones
Estaciones base
Antenas
Tableros de radio
PC / LAN
Sistema de posicionamiento global (GPS)
Instrumentación
Telecomunicaciones
Materiales y galvanoplastia | |
Conducta | Brass / Plateado Plata |
Aislante | Ptfe |
Cuerpo | Brass / Ternario |
Otras partes | Latón / Níquel |
Rendimiento eléctrico | |
Impedancia | 50 ohmios |
Rango de frecuencia | 0-3GHZ |
Vswr | ≤1.35 |
Voltaje de calificación | 500v |
Ambiental | |
Clasificación de temperatura | -65 ° C a + 165 ° C |
Corrosión (spray de sal) | MIL-STD-202, Método 101, Condición B |
Vibración | MIL-STD-202, Método 204, Condición D, 20 gs |
Choque | MIL-STD-202, Método 213, Condición I, 100 gs |
Choque termal | MIL-STD-202, Método 107. Cond. B, -65 ° C a + 125 ° C |
Resistencia a la humedad | MIL-STD-202, Método 106, menos Paso 7B |
Presión barométrica (altitud) | MIL-STD-202, Método 105, Condición C, 70K FT. |
