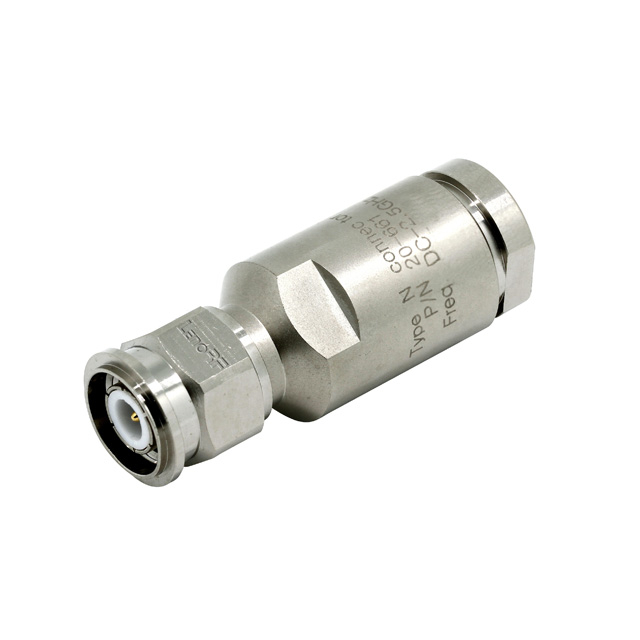

TNC Conecte la abrazadera de ángulo recto para LMR400

  • 67-5161-210-01
  • Masculino
  • Derecho
  • Engarzado
  • Engarzado
Estado de Disponibilidad:
Cantidad:

Descripción:

LENORF TNC * Los conectores coaxiales se basan en las características del conector BNC y las dimensiones de la interfaz. Sin embargo, el mecanismo de bloqueo de tornillo permite la interconexión confiable, rápida y fácil, al tiempo que permite su uso bajo cargas ambientales más altas en comparación con los conectores BNC. Están diseñados para la aplicación en varias industrias, incluidas las aplicaciones aeroespaciales, telecomunicaciones y móviles. TNC es versión roscada BNC.


50 Ω versiones hasta máximo 10 GHz disponibles

75 versiones hasta máximo 4 GHz disponibles a pedido

Debido a las dimensiones de la interfaz de TNC internacionalmente estandarizadas, no se puede realizar una impedancia característica de 75 ohmios perfectos

* TNC = conector de Neill Roscado Concelman / Hilo



Selección de producto

Conectores de cable

Conectores de paneles

Conjuntos de cables

Adaptadores

Terminaciones

Accesorios

Características

Impedancia 50 Ω / 75 Ω

Ciclos de apareamiento ≥ 500

Mecanismo de bloqueo roscado / tornillo


Impedancia 50 Ω

De acuerdo con IEC 60169-17, MIL-PRF-39012, DIN EN 122200

Rango de frecuencia DC a 10 GHz (máx.), DC a 4 GHz (Opt.)

Pérdida de retorno (Conector de cable recto) ≥ 20 dB (Typ.)

Impedancia 75 Ω


De acuerdo con IEC 60169-17, MIL-PRF-39012, DIN EN 122200

Rango de frecuencia DC a 4 GHz (máx.), DC a 1,5 GHz (Opt.)

Pérdida de retorno (Conector de cable recto) ≥ 20 dB (Typ.)

Debido a las dimensiones de la interfaz TNC internacionalmente estandarizadas, no se puede realizar una impedancia característica de 75 ohmios perfectos


Beneficios

Bloqueo roscado / tornillo para conexiones confiables, rápidas y fáciles



Materiales y galvanoplastia

Conducta

Latón / plata, chapado en oro

Aislante

Ptfe

Cuerpo

Latón / Níquel químico

Otras partes

Latón / Níquel

Rendimiento eléctrico

Impedancia

50 ohmios

Rango de frecuencia

0-3GHZ

Vswr

≤1.30

Voltaje de calificación

500v

Ambiental


Clasificación de temperatura

-65 ° C a + 165 ° C

Corrosión (spray de sal)

MIL-STD-202, Método 101, Condición B

Vibración

MIL-STD-202, Método 204, Condición D, 20 gs

Choque

MIL-STD-202, Método 213, Condición I, 100 gs

Choque termal

MIL-STD-202, Método 107. Cond. B, -65 ° C a + 125 ° C

Resistencia a la humedad

MIL-STD-202, Método 106, menos Paso 7B

Presión barométrica (altitud)

MIL-STD-202, Método 105, Condición C, 70K FT.
