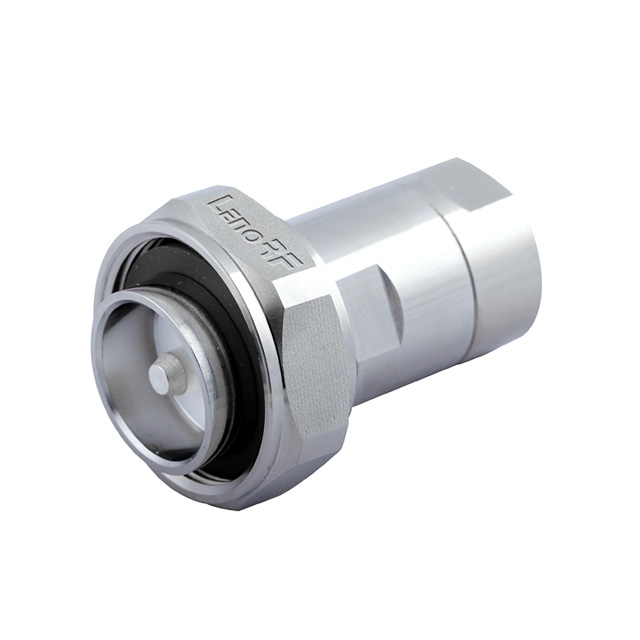

Pinza de enchufe 7/16 para 1/2S

  • 90-5161-245-01
Estado de Disponibilidad:
Cantidad:

Descripción:

7-16 Los conectores son soluciones coaxiales de alta calidad con baja atenuación e intermodulación para frecuencias de hasta 7,5 GHz. Son adecuados para la transmisión de energía media a alta en aplicaciones al aire libre, como las comunicaciones móviles debido a su alta estabilidad mecánica y la excelente resistencia al clima.


Selecciones de productos:

Conectores de cable (cables semi-rígidos, semi-flexibles, corrugados)

Conectores de paneles

Conjuntos de cables

Adaptadores

Kits de calibración

Equipos y accesorios de Medición

Herramientas


Características:

Impedancia 50 Ω

Interfaz según IEC 61169-4, EN 122190, DIN 47223

Rango de frecuencia DC a 7,5 GHz

Pérdida de retorno (Conector de cable recto):

≥ 32 dB @ dc a 0.5 GHz

≥ 21 dB @ 0.5 GHz a 4 GHz

≥ 17 dB @ 4 GHz a 7.5 GHz

Ciclos de apareamiento ≥ 500

Tono mínimo ≥ 32 mm

Mecanismo de bloqueo de tornillo


Beneficios:

Atenuación baja

PIM BAJO

Estabilidad mecánica

Excelente resistencia al clima

Fácil instalación


Ficha de datos;


Materiales y galvanoplastia

Conducta

Latón / plata o chapado dorado

Aislante

Ptfe

Cuerpo

Latón / ternario o níquel o plata

Otras partes

Latón / Níquel

Rendimiento eléctrico

Impedancia

50 ohmios

Rango de frecuencia

0-3GHZ

Vswr

≤1.30

Voltaje de calificación

500v

Ambiental


Clasificación de temperatura

-65 ° C a + 165 ° C

Corrosión (spray de sal)

MIL-STD-202, Método 101, Condición B

Vibración

MIL-STD-202, Método 204, Condición D, 20 gs

Choque

MIL-STD-202, Método 213, Condición I, 100 gs

Choque termal

MIL-STD-202, Método 107. Cond. B, -65 ° C a + 125 ° C

Resistencia a la humedad

MIL-STD-202, Método 106, menos Paso 7B

Presión barométrica (altitud)

MIL-STD-202, Método 105, Condición C, 70K FT.
