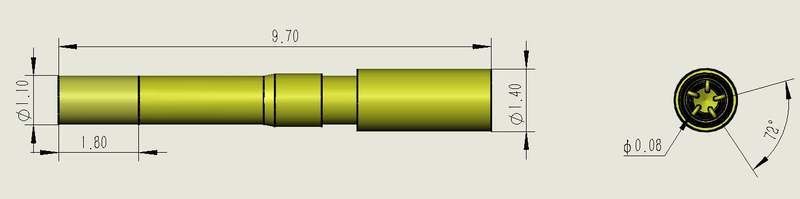

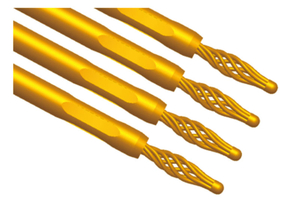

Contacto de primavera hiperboloides

  • 1002
Cantidad:

Beneficios de contacto de la primavera hiperboloide:

.Over 1000 Ciclos de apareamiento

.LOW, enchufe estable y fuerza de tracción.

. Altos golpes y resistencia a la vibración.

Resistencia de contacto.

Rango de temperatura de carga de -65 a 150 ° C

DURACIÓN DE INTONTINUITIENTE MENOS DE 1 μS

Material del cuerpo: aleación de cobre.

Tratamiento de la superficie: oro o astilla.

Por pulgada

Artículo
项目
Tamaño del contacto
接触 件 尺寸
Barril AWG
后套
Resistencia de contacto
-Nivel de flujo MΩ
接触 电阻
Prueba clasificada
actual
额定 测试 电流
Fuerza de inserción
-guauge (max) n
插入力 (最 最)
Fuerza de extracción
-Gauge (min) n
拔出力 (最 最)
10 # 3.18 ± 0.03 8/10 0.1 33.00 16.7 1.11
12 # 2.39 ± 0.03 10/12 0.5 23.00 8.35 0.83
14 # 1.98 ± 0.03 12/14 1 13.00 8.35 0.56
dieciséis# 1.59 ± 0.025 14/16 5 10.00 8.35 0.56
20 # 1.02 ± 0.025 18/18/20 9 7.50 5.01 0.19
22 # 0.762 ± 0.013 22/12/24 15 5.00 3.34 0.19
24 # 0.635 ± 0.013 22/12/24/26 20 3.00 2.23 0.19
26 # 0.508 ± 0.013 24/26 31 2.00 1.5 0.12
28 # 0.381 ± 0.013 26/28 50 1.50 1 0.12

Para la métrica

Artículo
项目
Tamaño del contacto
接触 件 尺寸
Barril AWG
后套
Resistencia de contacto
-Nivel de flujo MΩ
接触 电阻
Prueba clasificada
actual
额定 测试 电流
Fuerza de inserción
-guauge (max) n
插入力 (最 最)
Fuerza de extracción
-Gauge (min) n
拔出力 (最 最)
1 3.5 ± 0.03 8/10 0.1 33.0 16.7 1.11
2 3.0 ± 0.03 10/12 0.5 23.0 8.35 0.83
3 2.5 ± 0.03 12/14 0.8 15.0 8.35 0.56
4 2.0 ± 0.03 14/16 1 13.0 8.35 0.56
5 1.5 ± 0.03 18/18/20 5 10.0 8.35 0.56
6 1.0 ± 0.013 22/12/24 9 7.5 5.01 0.19
