82-5161-112-01
Estado de Disponibilidad: | |
---|---|
Cantidad: | |
Descripción:

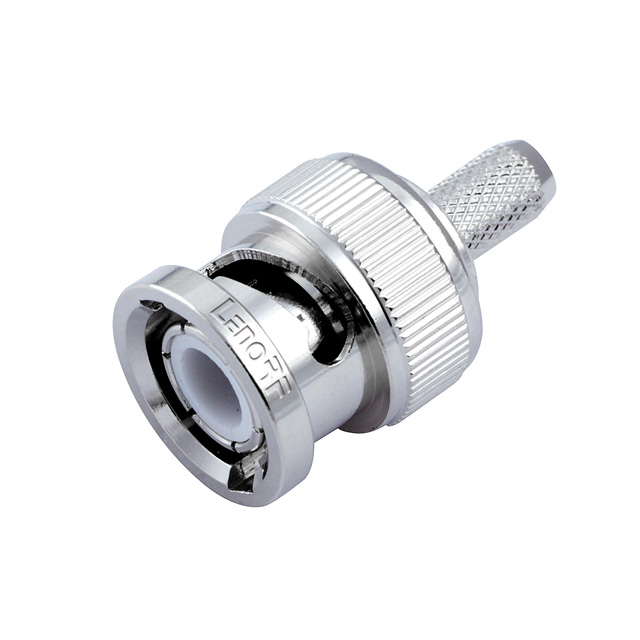

El BNC es un conector de estilo de bayoneta que permite conectarse rápido y desconectarse con un mecanismo de bloqueo positivo. El apareamiento se logra con solo un cuarto de vuelta de la tuerca de acoplamiento. Con un diseño clásico y confiable, los BNC son adecuados para adaptarse a una gran variedad de cables estándar de RG e Industria, en una variedad de estilos de terminación.
Lenorf ofrece una línea completa de BNC en una multitud de opciones. De entre 50 y 75 ohmios de impedancia, comercial a grado militar, los conectores BNC son en miniatura, liviana y confiable. Una línea completa de receptáculos de placa de circuito impreso, receptáculos de mamparos, conectores de polaridad inversa, terminaciones de resistencia y otros accesorios complementan la oferta del producto.
Características y Beneficios
El mecanismo de acoplamiento de bayonetas proporciona un apareamiento positivo, rápido y sin apareamiento
Los diseños de impedancia de 50 y 75 ohmes permiten a los clientes que coincidan con la impedancia con los requisitos del sistema
Los conectores están disponibles para aplicaciones militares, industriales y comerciales.
Diseños disponibles para muchos tipos de cables coaxiales comunes.
Aplicaciones
Antenas
Transmisión (75 Ω)
Telecomunicaciones
Automotor
Computadoras / LAN
Equipo medico
Satcom
Estaciones base
Módems de cable
Instrumentación
Militar / Aeroespacial
Materiales y galvanoplastia | |
Conducta | Brass / Plateado Plata |
Aislante | Ptfe |
Cuerpo | Brass / Ternario |
Otras partes | Latón / Níquel |
Rendimiento eléctrico | |
Impedancia | 50 ohmios |
Rango de frecuencia | 0-3GHZ |
Vswr | ≤1.30 |
Voltaje de calificación | 500v |
Ambiental | |
Clasificación de temperatura | -65 ° C a + 165 ° C |
Corrosión (spray de sal) | MIL-STD-202, Método 101, Condición B |
Vibración | MIL-STD-202, Método 204, Condición D, 20 gs |
Choque | MIL-STD-202, Método 213, Condición I, 100 gs |
Choque termal | MIL-STD-202, Método 107. Cond. B, -65 ° C a + 125 ° C |
Resistencia a la humedad | MIL-STD-202, Método 106, menos Paso 7B |
