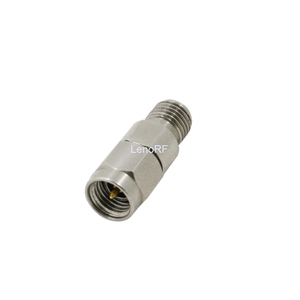

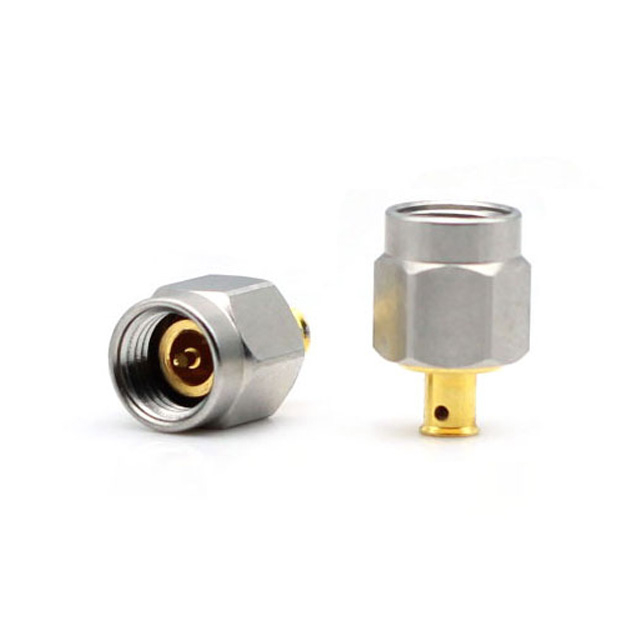

Descripción:
El conector de 2.92 mm fue desarrollado para su uso a 40 GHz. De acuerdo con IEC 60169-35, el pasador macho es más corto que el de un SMA o 3,5 mm para garantizar que los contactos externos de los conectores masculinos y femeninos se involucren antes de que se realice el pin y el receptáculo femenino. Esto garantiza que el pasador y el zócalo no vean desgaste excesivo y el estrés de apareamiento que se vea por desalineación en un conector SMA o 3,5 mm. El conector de 2.92 mm también tiene una pared más gruesa que un SMA estándar. Las parejas de la serie de 2.92mm con conectores SMA y 3.5mm.
Ficha de datos;
Aplicaciones:
Digital de alta velocidad
Instrumentación
Militar
Aeroespacial
Equipo de comunicación satelital (SATCOM)
Conjuntos de cables
Prueba y medición
Características y Beneficios
Rango de frecuencia DC a 40 GHz (utilizable a 46 GHz)
VSWR bajo
Fugas de baja RF
Confiabilidad superior
Compatible con la serie SMA, 3.5mm y K Connector.
Materiales y galvanoplastia | |
Conducta | Brass / chapado en oro |
Aislante | Ptfe |
Cuerpo | Acero inoxidable |
Otras partes | Latón / Níquel |
Rendimiento eléctrico | |
Impedancia | 50 ohmios |
Rango de frecuencia | 0-40GHZ |
Vswr | ≤1.05 |
Voltaje de calificación | 500v |
Ambiental | |
Clasificación de temperatura | -65 ° C a + 165 ° C |
Corrosión (spray de sal) | MIL-STD-202, Método 101, Condición B |
Vibración | MIL-STD-202, Método 204, Condición D, 20 gs |
Choque | MIL-STD-202, Método 213, Condición I, 100 gs |
Choque termal | MIL-STD-202, Método 107. Cond. B, -65 ° C a + 125 ° C |
Resistencia a la humedad | MIL-STD-202, Método 106, menos Paso 7B |
Presión barométrica (altitud) | MIL-STD-202, Método 105, Condición C, 70K FT. |
