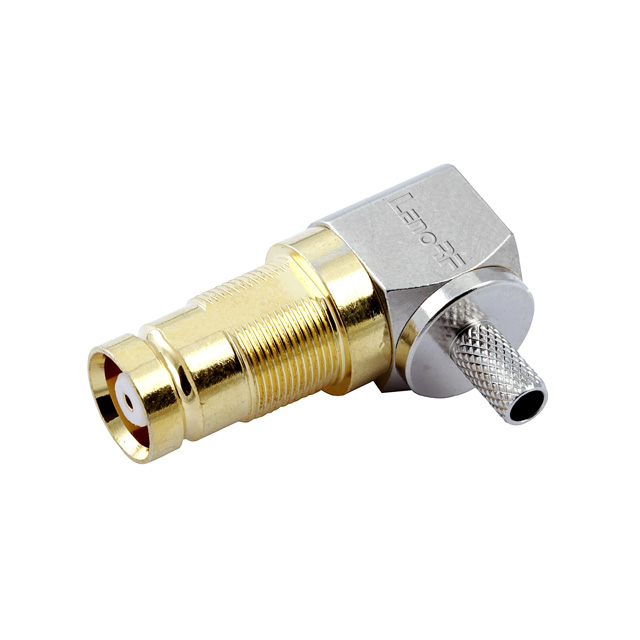

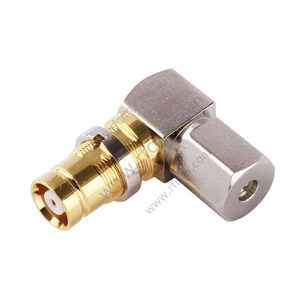

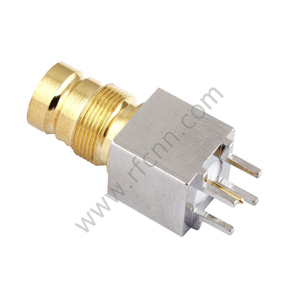

81-7060-104-01
Estado de Disponibilidad: | |
---|---|
Cantidad: | |
Descripción:
La serie 1.6-5.6 es un diseño en miniatura europeo que permite el embalaje de conectores densos, lo que los hace soluciones ideales para aplicaciones donde la limitación del espacio es un factor.
La serie Lenorf 1.6-5.6 realiza a 75 ohmios hasta 1 GHz. La serie de productos 1.6-5.6 tiene dos versiones de acoplamiento: roscado y pulsador. La versión de acoplamiento roscada proporciona un apareamiento positivo y familiar, mientras que la versión de acoplamiento PUSH-PULT permite una instalación rápida.
Esta serie cumple con DIN 47295, DIN 41626, DIN 47297, NFC 93-569, NFC 93-570, IEC 169-13 y las normas CECC 22230.
Características y Beneficios
Disponible con mecanismo de acoplamiento roscado o pulsador.
La terminación de Crimp-Crimp permite un montaje rápido y fácil
Cumple con IEC 169-13, DIN 47295 y NFC 93-570 Especificaciones internacionales diseñadas para SMT
Aplicaciones
Estaciones base
Enrutadores
Inalámbrica
Equipo de conmutación
Computadoras / LAN
Telecomunicaciones
1.6-5.6 Especificaciones de conectores
Eléctrico
Impedancia 75 ohmios
Rango de frecuencia DC - 1 GHz
Valoración de voltaje 335 voltios RMS continua
Dietiléctrico con soporte de voltaje 1000 VRMS MAX
VSWR (pérdida de devolución)
DC - 1 GHz 1.046 (-33 dB) max
1 - 2 GHz 1.094 (-27 dB) max
2 - 4 GHz 1.22 (-20 dB) max
Resistencia de aislamiento 10000 MΩ min.
Resistencia al centro de contacto 4 MΩ máx.
Resistencia al contacto exterior 2 MΩ máx.
FUSTA DE RF -100 DB MAX (DC - 1 GHz)
Pérdida de inserción .1 √ (f (ghz)) db max
Ambiental
Rango de temperatura -40⁰C a + 155⁰C
Mecánico
Ciclos de apareamiento 500 min
Mecanismo de acoplamiento Push-Tull
Especificación de la interfaz DIN 41626 y 47297, NFC 93-569 y 93-570, IEC 169-13, CECC 2223
Ficha de datos;
Materiales y galvanoplastia | |
Conducta | Latón / chapado dorado |
Aislante | Ptfe |
Cuerpo | Latón / Níquel |
Otras partes | Latón / Níquel |
Rendimiento eléctrico | |
Impedancia | 75 ohmios |
Rango de frecuencia | 0-3GHZ |
Vswr | ≤1.30 |
Voltaje de calificación | 500v |
Ambiental | |
Clasificación de temperatura | -65 ° C a + 165 ° C |
Corrosión (spray de sal) | MIL-STD-202, Método 101, Condición B |
Vibración | MIL-STD-202, Método 204, Condición D, 20 gs |
Choque | MIL-STD-202, Método 213, Condición I, 100 gs |
Choque termal | MIL-STD-202, Método 107. Cond. B, -65 ° C a + 125 ° C |
Resistencia a la humedad | MIL-STD-202, Método 106, menos Paso 7B |
Presión barométrica (altitud) | MIL-STD-202, Método 105, Condición C, 70K FT. |
